Paliers à usage industriel : l’auto-alignement au service de la durabilité
Un palier qui vibre, un arbre qui fléchit ou un bâti qui se déforme sous la charge font partie du quotidien de la mécanique industrielle. Face à ces contraintes, l’auto-alignement n’est pas un luxe, c’est une réponse technique directe à des problèmes que vous rencontrez sur le terrain. Vous trouverez dans cet article comment fonctionne un palier auto-aligneur, comment choisir le bon matériau de corps, le bon type de roulement, et comment tout cela se traduit en heures de production gagnées.
Pourquoi les paliers à usage industriel misent-ils sur l’auto-alignement ?
Dans un environnement industriel réel, un arbre parfaitement aligné reste l’exception. Les vibrations des machines voisines, la flexion des bâtis sous charge, les dilatations thermiques et les imprécisions inévitables du montage créent en permanence des désaxages angulaires. Quand un palier classique subit ce type de contrainte, les billes ou les rouleaux travaillent de façon asymétrique. La charge se concentre sur une zone réduite de la bague, l’usure s’accélère, et la durée de vie chute bien en dessous des prévisions du bureau d’études.
Ce phénomène n’est pas anecdotique. Sur une ligne de convoyage, un réducteur ou un ventilateur industriel, un désalignement de quelques dixièmes de degré suffit à multiplier les remplacements de roulements et à générer des arrêts non planifiés coûteux. C’est précisément pour répondre à ces situations que les paliers à usage industriel proposés par ECMU-CSR intègrent systématiquement une tolérance angulaire pour répondre à ces contraintes de terrain.
ECMU-CSR s’est construit une réputation solide dans la distribution spécialisée de composants mécaniques, en proposant une gamme de paliers auto-aligneurs pensée pour les environnements exigeants : charges lourdes, poussières, humidité, cycles thermiques répétés. Pour un technicien de maintenance ou un ingénieur méthodes, disposer d’un catalogue structuré par application représente un gain de temps réel lors de la sélection.
Quel mécanisme interne permet de tolérer un arbre désaxé ?
La réponse se trouve dans la géométrie de la bague extérieure. Au contraire d’un roulement rigide à billes, le palier auto-aligneur intègre une bague extérieure sphérique dont la surface de chemin de roulement est profilée en rotule. Cette forme offre la possibilité à la bague intérieure, solidaire de l’arbre, de s’incliner librement par rapport à la bague extérieure sans générer de contrainte parasite sur les éléments roulants.
En pratique, la tolérance angulaire varie selon les séries. Elle se situe le plus souvent entre 1° et 4°, ce qui couvre la grande majorité des désaxages rencontrés en conditions industrielles normales. Schaeffler, référence technique reconnue dans le domaine des roulements, a largement documenté ces plages de compensation angulaire dans ses séries de paliers auto-aligneurs, confirmant que cette géométrie sphérique constitue le fondement de la fiabilité de ces composants.
Les inserts auto-aligneurs jouent un rôle complémentaire : montés dans le corps du palier, ils constituent l’interface entre l’arbre et le logement. Leur conception aide à absorber les déformations élastiques du châssis sans transmettre les efforts parasites aux billes ou aux rouleaux. Le résultat est une répartition de charge homogène sur toute la largeur de la bague, même lorsque l’arbre n’est pas parfaitement perpendiculaire au plan du palier.
Corps en fonte ou en acier : Adapter le palier à l’environnement de travail
Le choix du matériau de corps conditionne directement la durée de vie du palier dans son environnement d’installation. Deux familles dominent le marché industriel, chacune avec ses avantages propres.
La fonte grise reste le matériau de référence pour la mécanique lourde. Sa capacité à absorber les vibrations, sa rigidité structurelle et son coût maîtrisé en font le choix naturel pour les applications soumises à des charges dynamiques élevées : presses, concasseurs, lignes de laminage. La fonte supporte bien les chocs mécaniques répétés et offre une excellente tenue dimensionnelle dans les plages de température courantes de l’industrie.
L’acier embouti ou moulé répond à d’autres contraintes. Dans les environnements humides, les ateliers agroalimentaires ou pharmaceutiques, la résistance à la corrosion prime sur la rigidité brute. Un corps en acier traité ou inoxydable résiste aux projections d’eau, aux produits de nettoyage et aux atmosphères chargées en vapeur. Sa légèreté facilite également le montage dans des configurations où l’accès est limité.
Pour orienter votre choix, quatre critères méritent une attention particulière : la température de fonctionnement, la présence de liquides ou de poussières abrasives, l’intensité des vibrations et le niveau de charge dynamique attendu. ECMU-CSR référence les deux familles de corps dans son catalogue, ce qui permet à ses clients industriels de sélectionner précisément le palier adapté à leur application sans compromis sur la performance.
Roulements à billes ou à rouleaux : comment faire le bon choix ?
Le type de roulement logé dans le palier détermine ses capacités de charge, sa vitesse limite et son comportement en lubrification. Vous rencontrerez dans les applications industrielles courantes deux grandes familles.

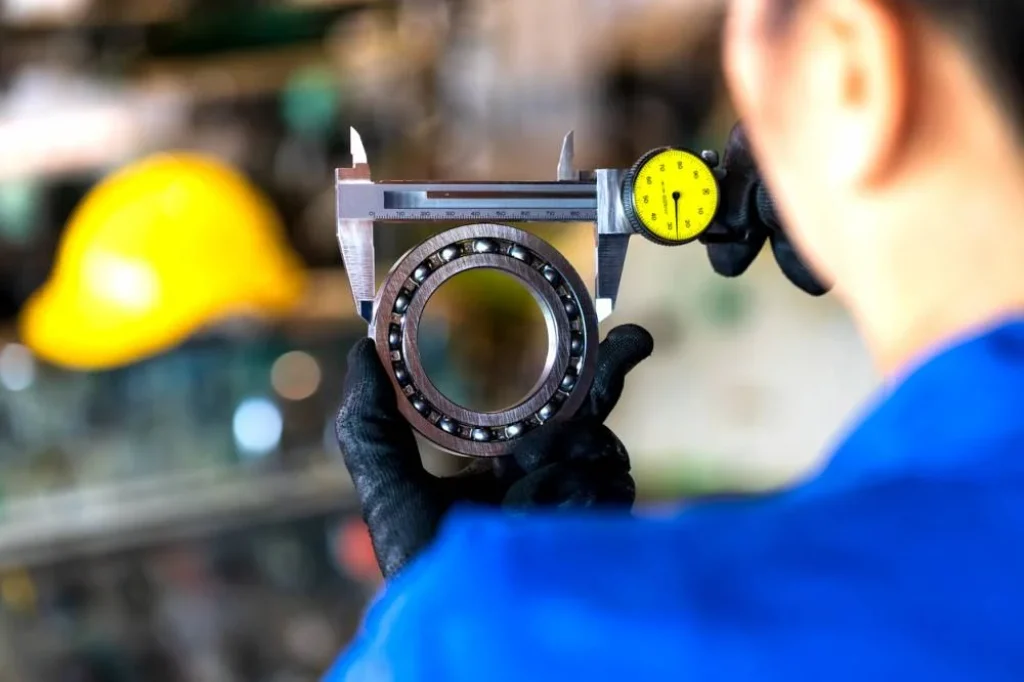

Les roulements à billes conviennent aux applications combinant vitesse de rotation élevée et charges modérées, à la fois radiales et axiales. Leur faible frottement interne les rend efficaces sur les ventilateurs, les pompes centrifuges et les broches de machines-outils. La charge dynamique de base C et la durée de vie calculée L10 restent les paramètres de dimensionnement incontournables pour valider le choix en bureau d’études.
Les roulements à rouleaux cylindriques ou à aiguilles s’imposent dès que les charges radiales deviennent importantes. Les rouleaux offrent une surface de contact linéaire avec la bague, ce qui augmente significativement la capacité de charge par rapport aux billes. Les roulements à aiguilles, avec leur faible encombrement radial, s’intègrent dans des espaces restreints tout en supportant des charges lourdes. C’est une solution fréquente sur les boîtes de vitesses et les systèmes de transmission compacts.
Le système de serrage influence directement la qualité du montage et la fiabilité en service. Trois solutions coexistent :
- la vis de blocage, simple et rapide à mettre en œuvre pour les applications légères,
- la bague excentrique, qui offre un serrage progressif adapté aux charges modérées,
- le manchon de serrage, privilégié pour les charges lourdes et les arbres lisses, car il assure une fixation concentrique précise.
Un serrage mal exécuté génère des micro-glissements qui dégradent rapidement la bague intérieure et compromettent l’alignement obtenu.
La lubrification complète le tableau : la graisse convient à la majorité des applications industrielles standard, avec des intervalles de relubrification à définir selon la vitesse et la température. Le bain d’huile s’impose dans les réducteurs et les boîtes de vitesses où la chaleur dégagée dépasse les capacités d’une lubrification à la graisse.
Réduisez les arrêts non planifiés grâce à une meilleure tolérance aux défauts
Un palier auto-aligneur bien dimensionné ne se contente pas de fonctionner plus longtemps : il modifie en profondeur l’économie de la maintenance. En absorbant les désaxages résiduels, il supprime les contraintes parasites qui épuisent prématurément les roulements. La durée de vie effective se rapproche alors de la durée de vie théorique calculée, ce qui rend les intervalles de remplacement prévisibles et planifiables.
Les coûts liés aux pannes non planifiées dans l’industrie manufacturière sont considérables. Selon les estimations sectorielles, une heure d’arrêt non programmé sur une ligne de production peut représenter plusieurs milliers d’euros de perte, sans compter les coûts de remise en état et les impacts sur les délais de livraison. Réduire la fréquence de ces événements par un meilleur choix de composants constitue un levier économique direct, accessible sans investissement lourd.
Les bonnes pratiques de maintenance associées à ces paliers reposent sur trois piliers. La relubrification à intervalles définis, adaptés à la vitesse de rotation et à la température ambiante, maintient le film lubrifiant entre les billes ou les rouleaux et les bagues. La surveillance thermique par caméra infrarouge permet de détecter une montée en température anormale avant qu’elle ne se traduise par une défaillance. L’alignement laser lors de chaque remise en service garantit que le palier repart dans les meilleures conditions, sans désaxage introduit par le montage lui-même.
ECMU-CSR accompagne les équipes de maintenance dans cette démarche de fiabilisation. Au-delà de la fourniture de paliers auto-aligneurs, ECMU-CSR met à disposition son expertise technique pour aider à dimensionner les composants, choisir les matériaux de corps adaptés et définir les intervalles de maintenance cohérents avec les conditions réelles d’exploitation. Pour les ingénieurs et techniciens qui cherchent à fiabiliser leurs lignes de production, cette capacité d’accompagnement fait la différence entre un fournisseur de pièces et un véritable partenaire technique.
Comprendre le mécanisme de la rotule, choisir entre fonte et acier, arbitrer entre billes et rouleaux : chaque décision compte. Un palier auto-aligneur correctement sélectionné et monté transforme une source récurrente de pannes en un point de la machine sur lequel vous n’avez plus à revenir. C’est ce que recherche tout responsable de maintenance qui a déjà vécu un arrêt de ligne un vendredi soir.
