Renvoi d’angle industriel : Tout ce que vous devez savoir
Dans l’univers de la transmission mécanique, le renvoi d’angle est un composant souvent méconnu du grand public, mais absolument incontournable dans de nombreuses installations industrielles.
Que vous soyez ingénieur, technicien de maintenance ou simplement curieux du fonctionnement des machines, cet article vous propose une présentation claire et accessible de ce dispositif : ce qu’il est, comment il fonctionne et dans quels secteurs d’activité on le retrouve.
⚙️ Qu’est-ce qu’un renvoi d’angle industriel ?

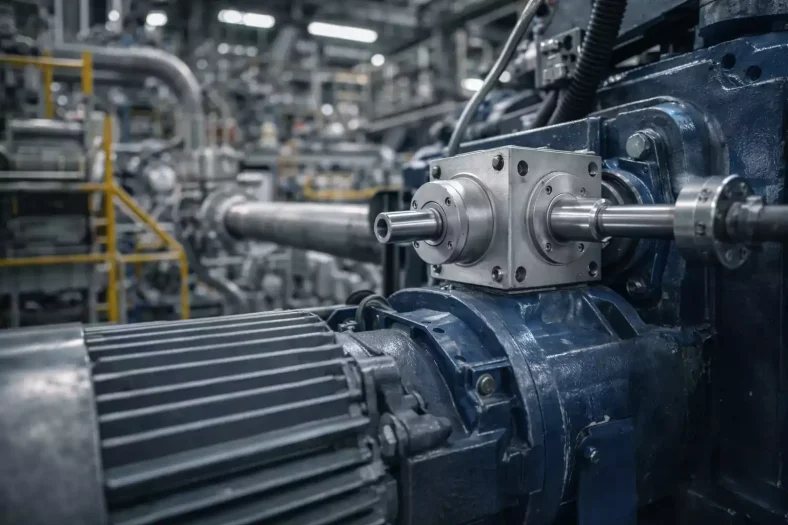

Un renvoi d’angle est un réducteur mécanique conçu pour modifier la direction d’un mouvement rotatif, généralement d’un angle de 90°, bien que d’autres angles soient possibles selon les besoins. En d’autres termes, il permet de transmettre une puissance motrice en changeant l’axe de rotation du mouvement.
Ce type de mécanisme est aussi appelé boîte de renvoi ou multiplicateur d’angle. Il joue un rôle de pivot dans la chaîne cinématique d’une machine, là où il est impossible ou peu pratique d’aligner moteur et organe entraîné sur le même axe.
🔧 Comment fonctionne un renvoi d’angle ?
Le principe de fonctionnement d’un renvoi d’angle repose sur un engrenage, le plus souvent à roues coniques ou à vis sans fin, logé dans un carter robuste et lubrifié. L’arbre d’entrée reçoit le mouvement du moteur, tandis que l’arbre de sortie transmet ce mouvement dans la nouvelle direction souhaitée.
On distingue plusieurs types de renvois d’angles selon la technologie d’engrenage utilisée :
- Engrenages coniques : solution compacte et très efficace pour les transmissions à 90°, avec un bon rendement et une grande capacité de charge.
- Engrenages hypoïdes : similaires aux coniques mais avec des axes décalés, ils offrent une plus grande douceur de fonctionnement et un niveau sonore réduit.
- Systèmes à vis sans fin : idéaux pour les forts rapports de réduction, ils permettent d’obtenir un autoblocage naturel, utile dans certaines applications de sécurité.
Le choix entre ces technologies dépend des contraintes du projet : couple à transmettre, vitesse de rotation, rapport de réduction souhaité, niveau sonore admissible, etc.
🏭 Quelles sont les applications des renvois d’angles industriels ?
Les renvois d’angles sont présents dans une très grande variété de secteurs industriels. Leur capacité à adapter la direction d’une transmission sans perte significative d’énergie en fait des composants très polyvalents et souvent indispensable.
Agroalimentaire et emballage
Les lignes de conditionnement et convoyage utilisent fréquemment des renvois d’angles pour adapter les motorisations aux contraintes d’encombrement des cellules de production. Dans ces environnements exigeants, la compacité et la fiabilité sont primordiales.
Machines-outils et usinage
Dans les centres d’usinage, les renvois d’angles permettent de positionner des têtes de coupe ou des broches dans des configurations qui seraient impossibles avec un entraînement direct ou linéaire. Ils contribuent à la flexibilité géométrique des machines modernes à commande numérique.
Industrie du bois, papier et imprimerie
Les grandes machines d’impression ou de découpe de panneaux nécessitent de synchroniser plusieurs axes de travail. Le renvoi d’angle est alors au cœur de ces architectures cinématiques complexes, garantissant une transmission précise et durable.
Énergie, eau et environnement
Les stations de pompage, les éoliennes ou encore les systèmes de traitement des eaux font appel à des renvois d’angles pour adapter les vitesses et les directions de rotation en fonction des contraintes d’installation sur site.
🎯 Comment choisir le bon renvoi d’angle pour votre application ?
Plusieurs critères techniques doivent guider votre sélection : le couple nominal et le couple de démarrage, la vitesse de rotation en entrée, le rapport de réduction souhaité, les conditions environnementales (température, humidité, poussière) et les normes de sécurité propres à votre secteur. Il est également important de tenir compte des dimensions d’emport disponibles dans l’installation.
Pour bénéficier d’un accompagnement expert et découvrir une large gamme de solutions adaptées à vos besoins industriels, nous vous invitons à vous rapprocher d’entreprise spécialisée dans la fabrication de ce type de mouvements.
Le renvoi d’angle industriel est bien plus qu’un simple changement de direction : c’est un élément stratégique de votre transmission mécanique. Fiable, compact et polyvalent, il s’adapte à une multitude de configurations et de secteurs d’activité. Bien choisir son renvoi d’angle, c’est garantir performance, durabilité et sécurité à l’ensemble de votre chaîne cinématique.
Vous souhaitez en savoir plus ou obtenir un devis ? N’hésitez pas à contacter les équipes de spécialistes qui sauront vous guider vers la solution la plus adaptée à votre projet.
